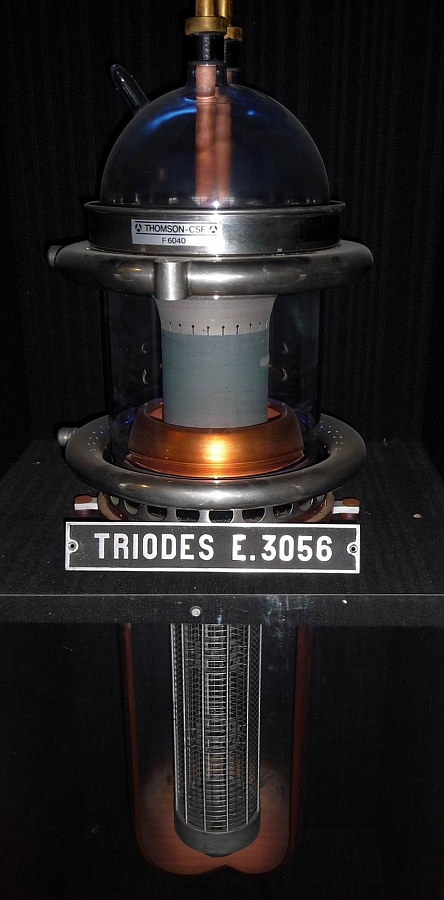

CSF F6040 (E.3056 B)
Triode d'émission de grande puissance à refroidissement par eau
Water-Cooled High Power Transmitting Triode
Wassergekühlte Hochleistungs-Sendetriode

CSF = Compagnie Générale de Télégraphie sans fil

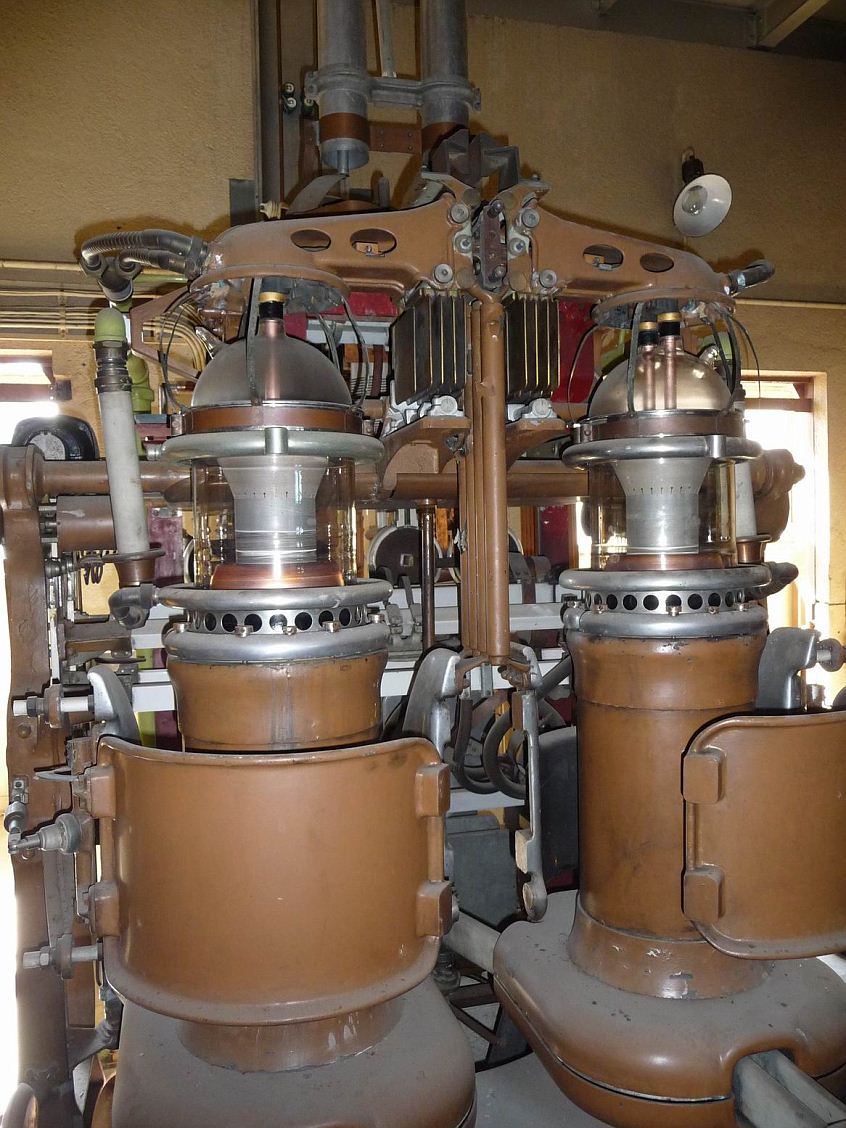

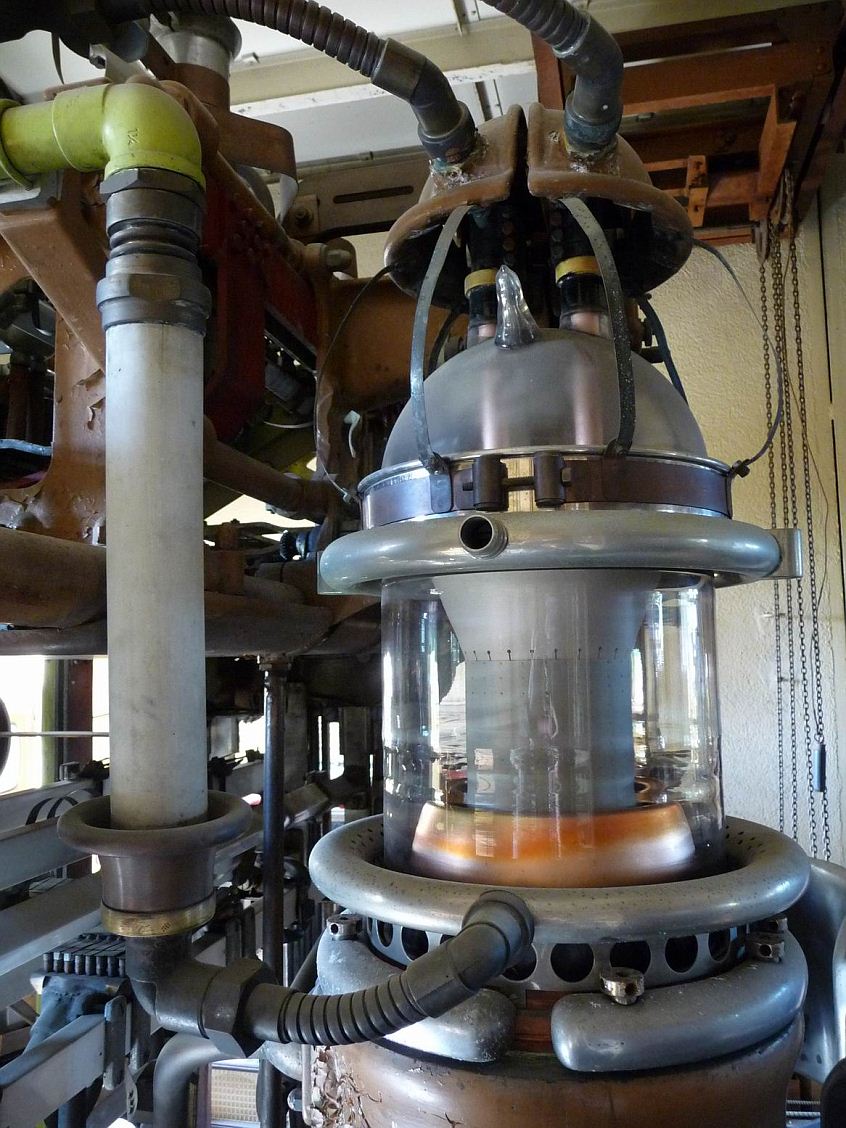

In use in a 120 kW shortwave transmitter (2 tubes used in parallel) until 1974.

Air-cooled around the glass bulb.
Heater: 35 V - 575 A
Anode:  18 kV - 25 A

Hauteur • Height • Höhe : 110 cm • 3' 7" 3/10
Diamètre de l'anode • Anode diameter • Anodendurchmesser : 23 cm • 9" 1/10
Poids • Weight • Gewicht : 48 kg

Fiche technique • Data sheet • Datenblatt: E3056.pdf



From a leaflet of the 50's



---
